通用測振
2019/11/27
YD系列內裝IC壓電加速度傳感器，先進的剪切型壓電加速度傳感器和選擇國外新一代的IC電路組成。在多點長線測量中，對長線的要求低（長線距離可達千米以上），性?xún)r(jià)比高，抗潮濕、抗粉塵等環境特性好，各種型號有對地絕緣型傳感器，提高了系統的測試可靠性和環境適應性。
突出特點：
低阻抗輸出，抗干擾，噪聲小。
性?xún)r(jià)比高，安裝方便，尤其適用于多點測量。
穩定可靠、抗潮濕、抗粉塵、抗有害氣體。
共性指標：
| 線性:≤1% | 橫向靈敏度≤5% | 典型值：≤3% | |
| 輸出偏壓：8-12VDC | 恒定電流：2-20mA | 典型值：≤3% | |
| 輸出阻抗：＜150Ω | 激勵電壓：18～30VDC | 典型值：≤3% | |
| 溫度范圍：-40℃～+120℃ | 放電時間常數：≥0.2S | ||
| 殼絕緣電阻：＞108 | 安裝力矩：約20-30kgf.cm（M5螺紋） | ||

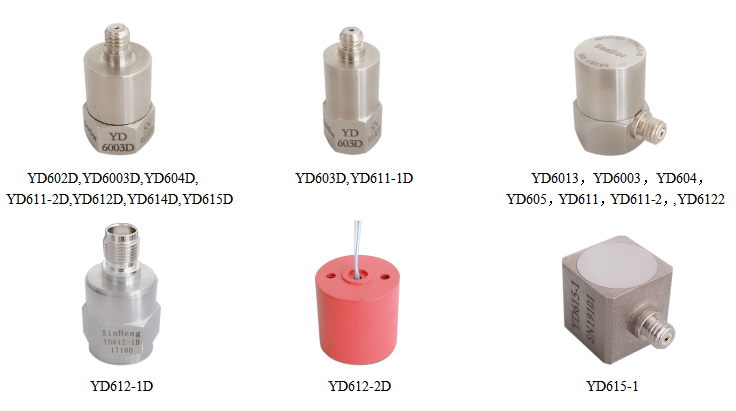

★ 通用測振，長期監測型
型 號 | 靈敏度 mV/g | 量程 g | 頻率范圍 Hz(±10%) | 諧振頻率 KHZ | 分辨率 g | 抗沖擊 g | 外形尺寸 | 重量 （克） | 安裝螺紋 mm | |
橫截面 | 高度h | |||||||||
YD602/D | 15 | 330 | 1～10000 | 30 | 0.0004 | 1500 | 六方14 | 22.5/29.5 | 18 | M5 |
YD6013 | 20 | 250 | 1～15000 | 50 | 0.0002 | 1500 | 六方12 | 18 | 9 | M5 |
YD6003/D | 25 | 200 | 0.7～11000 | 33 | 0.0008 | 2000 | 六方14 | 20/27 | 13 | M5 |
YD603D | 30 | 166 | 1～15000 | 45 | 0.0007 | 2000 | 六方12 | 29/30 | 14 | M5 |
YD604/D | 50 | 100 | 0.35～10000 | 32 | 0.0004 | 2000 | 六方14 | 20/27 | 15 | M5 |
YD605/D | 50 | 100 | 0.5～5000 | 15 | 0.0002 | 1500 | 六方24 | 27/34 | 66 | M5 |
YD611/D | 100 | 50 | 0.5～10000 | 30 | 0.0002 | 1500 | 六方12 | 21.5/28.5 | 12 | M5 |
YD611-1/D | 100 | 50 | 0.5～9000 | 27 | 0.0002 | 1500 | 六方17 | 24.5/31 | 28 | M5 |
YD611-2/D | 100 | 50 | 0.7～10000 | 30 | 0.0002 | 1000 | 六方14 | 20/26 | 17 | M5 |
YD612/D | 100 | 50 | 0.5～8000 | 24 | 0.0004 | 1500 | 六方14 | 22.5/29.5 | 18 | M5 |
YD612-1/D | 100 | 50 | 0.5～6000 | 22 | 0.0002 | 1000 | 六方17 | 30/34 | 46 | M5 |
YD612-2D | 100 | 50 | 1～12000 | 36 | 0.0002 | 5000 | 柱形Ф12 | 14 | 4 | M5 |
YD6122/D | 200 | 25 | 0.5～6000 | 18 | 0.0004 | 1000 | 六方17 | 23/30 | 35 | M5 |
YD614/D | 400 | 12 | 0.35～5000 | 15 | 0.0004 | 1000 | 六方19 | 26/33 | 40 | M5 |
YD615/D | 500 | 10 | 0.2～5000 | 18 | 0.0004 | 1000 | 六方24 | 24/31 | 65 | M5 |
YD615-1 | 500 | 10 | 0.7～10000 | 31 | 0.00004 | 1000 | 四方15 | 15.5 | 12 | M5 |
注:型號后綴D為頂端輸出，不綴D為側端輸出。
