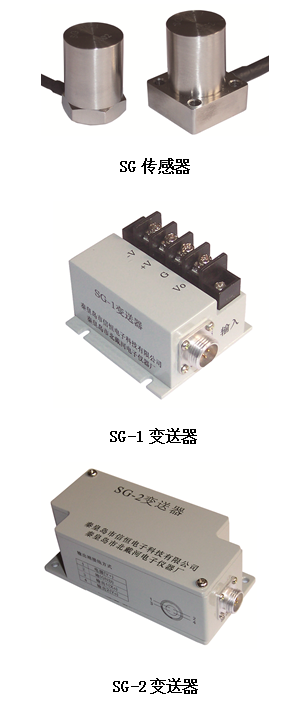

SG系列內裝IC加速度傳感器
2019/12/13
SG1000/2000系列加速度傳感器與SG型系列變送器配套使用。傳感器部分輸出為與所受加速度（靜態加速度或振動加速度）成正比的電壓信號，經由變送器放大調理成為易于測量的標準信號0～5V、4～20mA、0～20mA（也可根據用戶要求調整）。
| 特點及指標 ● 單軸或雙軸測量 ● 測量靜態加速度或振動加速度 ● 單電源供電 ● 低噪聲<3mV ● 低功耗 ● 非線性0.2%F.S ● 橫向靈敏度 <5% ● 信號輸出范圍0～5V、4～20mA、0～20mA ● 傳感器芯片抗過載能力10000g ● 沖擊試驗 用途 ●各種振動分析系統 ● 汽車、火車等各種車輛振動監測 ● 航海運輸振動監測 ● 機械沖擊振動監測系統 ● 測試儀器 ● 模具分析 ● 機器人 ● 消聲器 ● 機床工具 |  |
表1 SG1000/2000系列內裝IC加速度傳感器選型表
型號 | 量程 （g） | 靈敏度 （mv/g） | -3dB頻響 （Hz） | 噪聲密度 （mg/JHz） | 軸數 | 電源 （V/mA） |
SG1171 | ±1.7 | 950 | DC～2500 | 0.11 | 單 | +5/1 |
SG3030 | ±3 | 300 | DC～1600 | 0.3 | 三 | +3/1 |
SG1051 | ±5 | 300 | DC～2500 | 0.15 | 單 | +5/1 |
SG2052 | ±5 | 300 | DC～2500 | 0.15 | 雙 | +5/1 |
SG1181 | ±18 | 100 | DC～2500 | 0.19 | 單 | +5/1 |
SG2182 | ±18 | 100 | DC～2500 | 0.19 | 雙 | +5/1 |
SG1701 | ±70 | 27 | DC～400 | 1.1 | 單 | +5/1 |
SG2702 | ±70 | X：27 | DC～400 | 1.1 | 雙 | +5/1 |
Y：55 | DC～400 | 1.1 |
表2 SG系列變送器選型表
型號 | 輸出形式 | 供電電壓 | 配接傳感器軸數 |
SG-1 | 0～5V | +12V | 1 |
SG-1A | 4～20mA/0～20mA | +15V | 1 |
SG-2 | 0～5V | +12V | 2 |
SG-2A | 4～20mA/0～20mA | +15V | 2 |
SG-3 | 0～5V | +12V | 3 |
